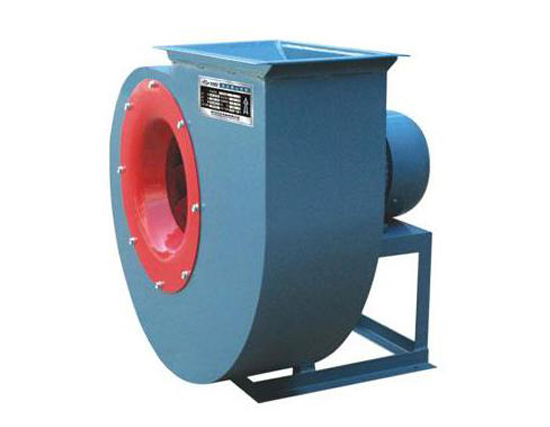

W5-47型高溫離心風機的用途 ：
W5-47型高溫離心風機適用于輸送不含腐蝕性、不自燃，根據不同型號、機號可適用于250－700度溫度氣體輸送。若氣體含塵量較大，應在風機進風口前裝備除塵裝置，以提高風機的使用壽命。以保證進入風機的煙氣中含塵量低，除塵效率不得低于85%。凡進氣條件相當，性能相近者均可選用。
W5-47型高溫離心風機的特點 ：
當前工業鍋爐系列較多，燃用煤質優劣懸殊，配用的除塵器阻力不一，所需的引風機的風量、風壓差異較大。為適應上述情況，考慮到風機的經濟性，除(D式)聯軸器直聯傳動外，還采用三角膠帶(C式)傳動，不僅能以一個機號采用不同轉速來滿足同一噸位鍋爐配置各類除塵器的要求，減少了風機的系列和機號，而且也便于使用單位，根據實際情況，自行變換主轉速來獲得所需的較理想的風量、風壓。
W5-47型高溫離心風機的型式 ：
1、引風機制成單吸入，機號有No4、5、6、8、9、10、11、12、12.4九種。
2、引風機又可制成順旋轉或逆旋轉兩種形式，從傳動部正視風機，如葉輪順時針旋轉稱為右旋轉，以“右”表示:逆時針旋轉，稱為左旋轉，以“左”表示。
3、風機的出風口位置以機殼的出風口角度表示?！坝摇?、“左”均可制成0°， 90°，180°三種角度。
W5-47型高溫離心風機結構特性：
風機由葉輪、機殼、進風口、傳動部等部分組成，并配帶調節門。
1、葉輪:有12片，材料為16Mn后傾平板葉片，焊接于弧錐形輪蓋與平板形輪盤中間，經靜、動平衡校正，因此運轉平穩，有較高的強度和耐磨性，使用壽命較長。
2、機殼：用鋼板焊接成蝸形殼整體。No8以上“右”、“左”轉通用。 3、進風口:斂散式的進風口制成整體結構，用螺栓固定在機殼入口側。
4、傳動組：主軸由優質鋼制成，采用滾珠軸承、二只并列的軸承座，用軸承潤滑脂或二硫化鑰潤滑脂潤滑和風葉自冷，結構簡單。
5、調節門：調節門是風機的附件，用以調節風機的流量。調節門葉片No4-9為蝶板形No8以上為花瓣形，軸向安裝在進風口面前，由于采用了外部傳動的結構，傳動靈活方便。調節范圍由90°(全閉)到0°(全開)。調節門的扳把位置從進風口方向看，在右狽叮。對右旋轉風機扳把從下往上推是由全閉到全開方向：對于左旋風機，扳把從上往下拉是由全閉到全開方向。為使調節門各部正常工作，必側良好的潤滑，潤滑脂采用高溫(260℃)膨潤土脂，在風機高溫運轉時仍能保證潤滑作用。
W5-47型高溫離心風機參數
機號 | 轉速
r/min | 全壓
Pa | 流量
m3/h | 電動機 |
型號 | 功率 KW |
5C
t=450℃ | 2200 | 873-628 | 3583-6758 | Y112M-2 | 4 |
2620 | 3583-3758 | 4267-8048 | Y132S1-2 | 5.5 |
2800 | 1422-1030 | 4560-8602 | Y132S2-2 | 7.5 |
5C
t=600℃ | 2200 | 726-569 | 3583-6758 | Y112M-2 | 4 |
2620 | 1030-146 | 4267-8048 | Y132S1-2 | 5.5 |
2800 | 1167-853 | 4560-8602 | Y132S2-2 | 7.5 |
6C
t=400℃ | 2520 | 1848-1342 | 7091-13377 | Y160M2-2 | 15 |
8C
t=350℃ | 1860 | 1936-1408 | 12407-23403 | Y180L-4 | 22 |
6C
t=450℃ | 2550 | 1373-1001 | 6331-11944 | Y160M1-2 | 11 |
2620 | 1854-1354 | 7372-13908 | Y160M2-2 | 15 |
2850 | 2197-1578 | 8020-15129 | Y160L-2 | 18.5 |
6C
t=600℃ | 2250 | 1138-824 | 6331-11944 | Y160M1-2 | 11 |
2620 | 1540-1118 | 7372-13908 | Y160M2-2 | 15 |
2850 | 1825-1324 | 8020-15129 | Y160M2-2 | 15 |
