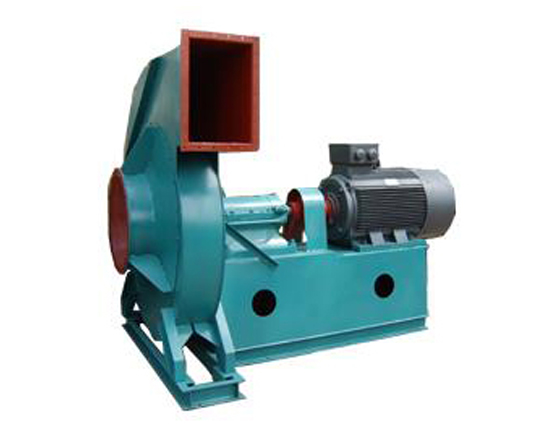

W9-19型高溫離心風機介紹：


       高溫離心通風機是用來輸送高溫氣體的專業設備，它適用于輸送250℃-950℃的弱腐性，不自然的氣體，氣體含塵量及硬質顆粒濃度不大于150mg/m3.一般多用于各種加熱爐的排送氣體。W9-19型高溫風機，是為克服鍋爐在加除塵設備和余熱利用設備等之后所引起的抽力不足，爐膛出現正壓等影響鍋爐燃燒和正常運行的現象設計而成的鍋爐配套風機。具有效率高，噪聲較低，性能曲線平坦，高效區寬廣的特點。在引風機前必須加裝除塵效率不低于85%的除塵裝置，降低進入的煙氣含塵量，以利提高風機的使用壽命。幾進氣條件相當，性能又相適應者均可選用。最高溫度不得超過250°C。

    當前工業鍋爐系列較多，燃用煤質優劣懸殊，配用的除塵器、省煤器阻力不一，所需的引風機的風量、風壓差異較大，考慮到風機的經濟性和適應性，除(D式)聯軸器直聯傳動外，還采用三角帶(C式)傳動，能以一個機號采用不同轉速來滿足同一噸位鍋爐配置種類除塵器、省煤器的要求。

    （3）風機的出口位置以機殼的出風口角度表示?！白蟆?、“右”均可制成0°、90°、180°三種角度。

    風機由葉輪、機殼、進風口、傳動組等部件組成，并配帶調節門。

    （1）葉輪：有前向彎曲葉片16片，材料為16Mn，葉輪成型后經靜、動平衡校正，因此運行平穩可靠。

    （2）機殼：用鋼板焊接成蝸形殼整體。在蝸板上開有清灰門，便于清除葉片處和機殼內的積灰，保證葉輪的平衡性和氣動性能。

    （3）進風口：制成收斂式流線形的整體結構，用螺栓與前蓋板組成固定。

      (4)傳動組：由主軸、軸承箱、皮帶輪等組成。主軸由優質鋼制成，軸承箱整體結構。采用滾動軸承，滾動軸承用軸承潤滑脂潤滑。

    （1）本風機制成單吸入，機號有NO.5、6.3、8、9四種。

    （2）本風機又可制成左旋轉或右旋轉兩種型式，從傳動部正視風機，如葉輪順時針旋轉稱為右旋轉以“右”表示；逆時針旋轉稱為左旋轉，以“左”表示。

機號	轉速	全 壓	流量	電   動 機
	r / min	Pa	m3/h	型號	功率 KW
4.5	2900	1838-1815	1174-1995	Y100L-2	3
		1744-1584	2269-2817	Y112M-2	4
5	2500	1704-1730	1388-3331	Y100L-2	3
		1680-1479	4610-7837	Y112M-2	4
7.1	2900	4824-4769	4610-7837	Y200L1-2	30
		463-4296	8912-11064	Y200L2-2	37
8	2600	6002-6075	5912-8671	Y200L2-2	37
		5932-5343	10051-14190	Y225M-2	45
9	1450	1593-1616	4695-6886	Y160M-4	11
		1576-1409	7981-11267	Y160L-4	15
11.2	1450	3223-3262	9048-13270	Y225S-4	37
		3185-2869	15381-21714	Y225M-4	45
12.5	1450	5170-5109	12578-21383	Y280S-4	75
		4961-4598	24317-30187	Y280M-4	90
17	1450	8023-8170	63279-78048	Y400-4	400
		8117-7704	92806-122344	Y400-4	500
		7424-7143	137102-151870	Y450-4	630
18	1450	8995-9159	75116-92647	Y400-4	450
		9100-8637	110166-145228	Y450-4	630
		8323-8009	162748-180279	Y450-4	800
