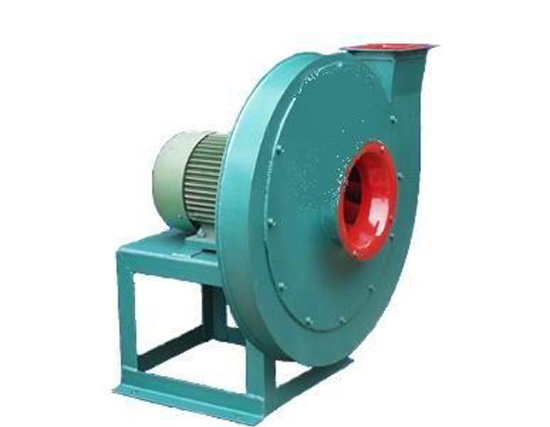

9-06型高壓離心風機的適用范圍：

為適應我國電力設備發展的需要，我們開發了9-06系列高壓小流量離心鼓風機，并成功地應用在新北熱電廠及盤錦油田。該鼓風機適用于電站、石油、環保、養殖、冶金、煉鐵、化工系統。介質溫度一般不超過50℃(最高不超過80℃),介質中所含塵土及硬質顆粒不大于150mg/m3。

相關產品：9-04型高壓離心風機


9-06型高壓離心風機的型式與結構特點：

該鼓風機為單吸人式，9-06有No6.3D、7.1D、8D、9D、10D、11.2D、12.5D共7個機號。

通風機可制成右旋和左旋兩種形式，從電動機一端正視，葉輪順時針旋轉者稱右旋風機，以“右”表示；逆時針旋轉者稱左旋風機，以“左”表示。

風機的出口位置以機殼的出口角度表示，“左”、“右”均可制成0度、90度、180度共三種角度。

風機的傳動方式為C式和D式兩種。



9-06型高壓離心風機結構特點

該鼓風主要由葉輪、機殼、進風口、底座、傳動組組成。

1) 葉輪：9-06型風機長短葉片共36片。均屬前向彎曲葉型。葉輪成型后經靜、動平衡校正，故運轉平穩。

2）機殼：用普通鋼板焊接成蝸形殼整體。

3）進風口：做成收斂式流線型的整體結構，用螺栓固定于前蓋板組上。

4）傳動組：由主軸、軸承箱、聯軸器等組成。主軸由優質鋼制成，軸承箱為整體結構，用滾動軸承，用軸承潤滑脂潤滑。兩側蓋處裝有可拆密封圈。

9-06高壓小流量離心風機性能與選用件表

機號	傳動 方式	轉速 /(r/min）	流量 /(m3/h)	全壓/Pa	內功率 /kW	電動機		聯軸器GB/T 4323-1984	地腳螺栓GB/T 799-1988 (4個)	螺母GB/T 6170-2000 (4個)	墊圈GB/T 97.1-1985 (4個)
						型號	功率/kW
6.3	D	2900	409.4 477.5 545.9 614 682.2 750.4 818.7	8989 8951 8891 8840 8777 8692 8606	1.70 1.88 2.04 2.22 2.47 2.81 3.26	Y132S1-2	5.5	TL738×8260×142	M12×300	M12	12
7.1	D	2900	586 683 781.38 878.88 976.48 1074.1 1171.86	11410 11360 11290 11140 11030 10930	3.10 3.43 3.72 4.03 4.48 5.10 5.92	Y132S2-2	7.5	TL738×8260×142	M12×300	M12	12
8	D	2930	838.19 977.76 1117.71 1257.28 1396.86 1536.44 1676.38	14490 14430 14330 14250 14150 14010 13870	5.62 6.22 6.75 7.33 8.14 9.26 9.84	Y160M1-2	11	TL742×11260×142	M12×300	M12	12
9	D	2940	1193.44 1392.18 1591.43 1790.16 1989 2187.6 2386	18350 18270 18150 18040 17910 17740 17560	10.14 11.21 12.16 13.2 14.63 16.72 19.40	Y160M2-2	15	TL748×11260×142	M12×300	M12	12
						Y180M-2	22
10	D	2950	1637.1 1909.7 2183 2455.6 2728.3 3000.9 3274.2	22650 22550 22400 22270 22110 21900 21680	17.16 18.99 20.60 22.36 24.85 28.31 32.85	Y180M-2	22	TL748×11260×142	M12×300	M12	12
						Y200L1-2	30	TL755×11260×142
						Y200L2-2	37
11.2	D	2970	2300 2683 3067 3450 3833 4216 4600	28140 28290 28100 27940 27740 27470 27200	30.25 33.46 36.3 39.4 43.8 49.9 57.9	Y225M-2	45	TL755×11260×142	M12×300	M12	12
						Y280S-2	75	TL865×11260×142
12.5	D	2970	3197 3729 4263 4796 5328 5861 6394	35380 35230 35000 34800 34550 34210 33880	52.38 57.94 62.85 68.22 75.84 86.4 100.26	Y280S-2	75		M12×300	M12	12
