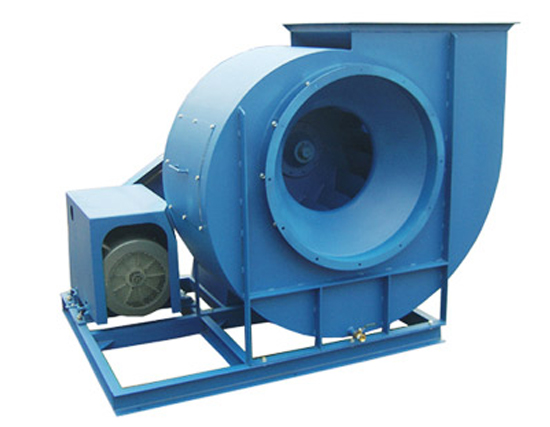

4-79型離心風機用途
4-79型離心風機是原HDG型離心通風機的改進型，既保留了原HDG型的優點，又作了較大的改進，使該風機的空氣性能良好、效率高、噪聲低。該型風機主要用于一般工廠及大型建筑物的室內通風換氣，既可用用輸入氣體，也可用作輸出氣體。輸送的氣體應為空氣和其他不自然的、對人體無害的、對鋼鐵材料無腐蝕性的氣體，氣體不許含粘性物質，所含的塵土及硬質顆粒物不大于150mg/m3,氣體的溫度不得超過80℃?！?br data-filtered="filtered"/>
4-79型離心風機型式
風機可制成順時針旋轉或逆時針旋轉兩形式。從電動機一端正視，葉輪順時針旋轉，稱為順旋風機，以“順”表示；按逆時針旋轉，稱為逆旋風機，以“逆”表示。風機的出口位置，以機殼的出風口角度表示。4－79型風機No3A～6A在出廠時均做成一種型式，使用單位根據要求再安裝成所需要的位置，出風口位置調整范圍0度～225度，間隔是45℃；No7C～8C出風口位置調整范圍0度～180度，間隔22.5度；No10E～20E單進風和雙進風出風口位置均制成固定大三種：0度、90度、180度，不能調整。如果您需要特殊機號、特殊出風口角度等非標準型號，我公司可為您設計和制造，但訂貨時需詳細注明。
4-79型離心風機結構
風機主要由葉輪、機殼、進風口、電機組成。No7C～20E除具有上述部分外，還有傳動部分?！?/div>
1.葉輪：由后傾圓弧薄板型葉片，曲線型前盤和平板后盤組成。均用鋼板制造，并經靜、動平衡校正，空氣性能良好，效率高，運轉平穩。
2.機殼：做成兩種不同型式。No3～12機殼做成整體，不能拆開。No14～20的機殼制成二開式，除沿中分水平面分為二半，用螺栓聯接。
3.進風口：制成整體，裝于風機的側面，與軸向平行的截面為曲線形狀，能使氣體順利進入葉輪，且損失較小?！?/div>
4.傳動組：由主軸、軸承箱、滾動軸承、皮帶輪或聯軸器組成。
4-79型離心風機性能與選擇
1.風機的性能 風機的性能以風量、全壓、主軸轉速、軸功率和功率等參數表示之，而各參 數間又存在著一定的關系。
2.風機的選擇 產品的性能及選用件中列入風機性能系按標準狀態下輸送空氣的性能，因此
當使用狀態為非標準狀態時，則必須將使用的性能按關系式化為標準狀態時之性能，然后按性能及 選用件表中進行選擇。
4-79型離心風機性能參數表
機號 | 轉速
(rpm) | 風量
(m3 /h) | 全壓
(Pa) | 功率
(kW) |
3A | 2900 | 1970
2180
2430
2670
2900
3130
3480
3830 | 1196
1167
1157
1117
1068
1039
892
725 | 1.5 |
1450 | 990
1100
1220
1340
1450
1560
1740
1910 | 304
294
284
274
265
255
225
176 | 0.75 |
3.5A | 2900 | 3120
3460
3860
4240
4600
4960
5520
6070 | 1627
1588
1568
1509
1460
1421
1205
980 | 3 |
1450 | 1560
1750
1930
2120
2300
2480
2760
3040 | 412
402
392
382
363
353
304
245 | 1.1 |
4A | 2900 | 4670
5220
5760
6310
6860
7410
8240
9080 | 2316
2078
2048
1980
1901
1852
1578
1274 | 5.5 |
1450 | 2330
2610
2880
3160
3430
3710
4120
4540 | 529
519
510
490
480
461
392
323 | 1.1 |
4.5A | 2900 | 6640
7440
8200
8990
9790
10550
11720
12920 | 2696
2626
2598
2510
2412
2343
2000
1618 | 11 |
機號 | 轉速
(rpm) | 風量
(m3 /h) | 全壓
(Pa) | 功率
(kW) |
4.5A | 1450 | 3320
3720
4110
4510
4890
5270
5860
6450 | 676
657
647
627
598
588
500
402 | 1.5 |
5A | 2900 | 9100
10200
11250
12350
13410
14480
16100
17720 | 3334
3255
3216
3099
2981
2902
2471
2000 | 15 |
1450 | 4560
5100
5630
6180
6710
7240
8050
8860 | 833
813
804
774
745
725
617
500 | 2.2 |
6A | 1450 | 4890
8820
9740
10700
11600
12520
13920
15320 | 1196
1176
1157
1117
1068
1039
892
706 | 5.5 |
960 | 5230
5840
6420
7080
7680
8290
9220
10100 | 529
519
509
490
470
451
402
313 | 1.5 |
7C | 1250 | 10820
12120
13340
14650
15850
17150
19160
20850 | 1206
1186
1167
1127
1078
1049
902
715 | 7.5 |
1120 | 9650
10830
11950
13100
14200
15350
17200
18800 | 970
951
931
902
863
843
725
549 | 5.5 |
